產品名稱：ZDLQ、ZDLX型電子式電動三通調節閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
ZDLQ、ZDLX型電子式電動三通調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。電動三通調節閥壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。
產品結構特點：
1．ZDLQ、ZDLX型電子式電動三通調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．ZDLQ、ZDLX型電子式電動三通調節閥按作用模式可分；正作用：電閉式（當電信號增大時閥位向下位移），《B型》
反作用：電開式（當電信號增大時閥位向上位移），《K型》
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
4．三通調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5．三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。產品性能參數：
ZDLQ、ZDLX型電子式電動三通調節閥主要性能參數 DN/mm 閥座直徑/mm 額定流量系數Kv 允許壓差 PN 行程/mm 流量特性△p/MPa 使用溫度/℃ 閥體材料 合流閥 分流閥 25 26 8.5 —— 3.2 40、63 16 直線 -40~250
（常溫型）
-40~450
（中溫型）ZG270~500、
ZG1Cr18Ni9Ti32 32 13 2.2 40 40 21 2.2 25 50 50 34 1.41 65 66 53 1.38 40 80 80 85 85 0.94 100 100 135 135 0.61 125 125 210 210 0.51 60 150 150 340 340 0.36 200 200 535 535 0.20 250 250 800 800 0.19 100 300 300 1260 1260 0.13 產品訂貨須知：
一、①電子式電動三通調節閥產品名稱與型號②電子式電動三通調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電子式電動三通調節閥型號，請按電子式電動三通調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.gdchaotai.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

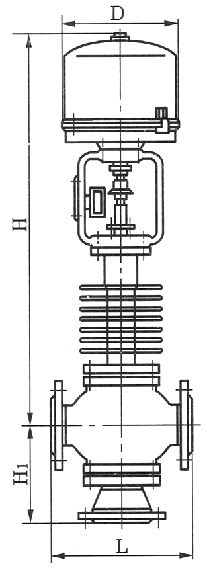

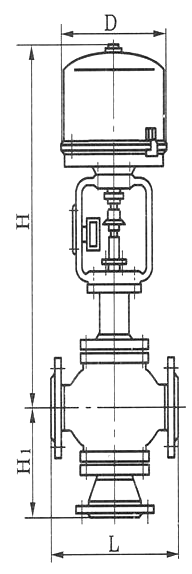

產品外形及結構尺寸：
ZDLQ型電子式電動三通調節閥主要外形及結構尺寸 DN L 行程 H H D 常溫 中溫 PN40 PN63 PN40 PN63 25 190 200 16 150 160 555 707 225 32 210 210 16 160 170 561 709 225 40 230 235 25 170 180 660 812 225 50 255 265 25 190 200 675 827 225 65 285 295 40 220 220 863 1027 225 80 310 320 40 230 240 686 1032 225 100 355 370 40 250 260 872 1036 225 125 425 440 60 300 300 905 1120 225 150 460 475 60 320 320 920 1135 225 200 560 570 60 380 380 950 1165 225 250 660 670 100 474 474 1203 1440 415 300 735 770 100 585 585 1265 1502 415
ZDLX型電子式電動三通調節閥主要外形及結構尺寸 DN 行程 D H L H PN40 PN63 PN40 PN63 80
40225 885 310 320 250 260 100 897 355 370 275 285 125 60 225 931 425 440 320 320 150 945 460 475 340 340 200 979 560 570 400 400 250 100 415 1268 660 670 540 540 300 1294 740 770 612 612
常溫型 中溫型
