    閥門知識閥門首頁 > 閥門知識 >












    電動開關閥門Q941Y-16P產品技術參數





                                    [ 2021-11-12 ]







                                 上海湖泉閥門集團有限公司生產電動開關閥門Q941Y-16P，咨詢 021-64162222   ：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。湖泉閥門廠家Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。

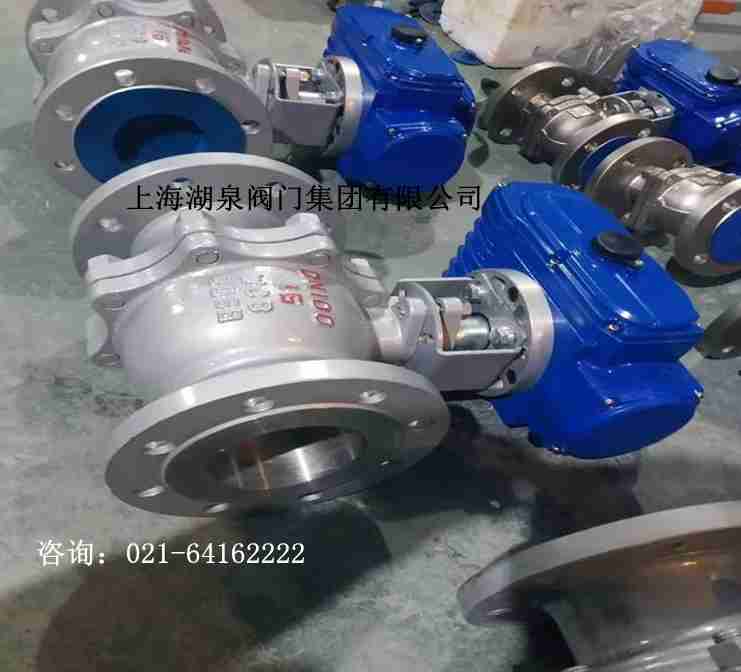

 電動開關閥門Q941Y-16P

電動開關閥門Q941Y-16P產品技術參數







				PN16～PN64性能參數





				型號

				PN

				工作壓力

				MPa

				適用溫度

				℃

				適用介質





				Q941Y-16C

				16

				1.6

				≤ 425

				水、氣、油含顆粒介質





				Q941Y-25C

				25

				2.5





				Q941Y-40C

				40

				4





				Q941F-16P

				16

				1.6

				≤ 180

				硝酸類





				Q941F-25P

				25

				2.5





				Q941F-40P

				40

				4





				Q941Y-16P

				16

				1.6

				≤ 450

				水、氣、油含顆粒介質





				Q941Y-25P

				25

				2.5





				Q941Y-40P

				40

				4





				Q941Y-16R

				16

				1.6

				≤ 450

				水、氣、油含顆粒介質





				Q941Y-25R

				25

				2.5





				Q941Y-40R

				40

				4







Q941H/Y電動開關閥門Q941Y-16P產品技術參數電動高溫球閥采用金屬硬密封結構，溫度可承受550ºC，球閥與執行機構的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉?？筛鶕?jù)用戶要求配置不同型號電子式電動執行機構。

電動開關閥門

電動開關閥門Q941Y-16P產品主要零部件材料









				PN16～PN64零部件材料





				型號

				材料





				閥體

				閥桿

				密封面

				填料





				Q941F-16C

				WCB

				2Cr13

				PTFE、增強 PTFE

				PTFE





				Q941F-25C

				304





				Q941F-40C

				316





				Q941Y-16C

				1Cr18Ni9Ti

				金屬堆焊鈷基

				柔性石墨





				Q941Y-25C

				1Cr18Ni12Mo2Ti





				Q941Y-40C

				　





				Q941F-16P

				CF8

				304

				PTFE、增強 PTFE

				PTFE





				Q941F-25P





				Q941F-40P





				Q941Y-16P

				金屬堆焊鈷基

				柔性石墨





				Q941Y-25P





				Q941Y-40P





				Q941F-16R

				CF8M

				316

				PTFE、增強 PTFE

				PTFE





				Q941F-25R





				Q941F-40R





				Q941Y-16R

				金屬堆焊鈷基

				柔性石墨





				Q941Y-25R





				Q941Y-40R





				Q941F-16I

				合金鋼

				不銹鋼

				—

				—





				Q941F-25I





				Q941F-40I





				Q941F-64I













				型號

				公稱壓力

				(MPa)

				強度試驗壓力

				(MPa)

				密封試驗壓

				(MPa)

				適用溫度

				(℃)

				適用介質





				QJ941M/F-16C

				1.6

				2.4

				1.8

				-28～+300(M/F)

				導熱油、水、蒸汽、氣體、油品等非腐蝕性介質





				QJ941M/F-25C

				2.5

				3.8

				2.8

				-28～+300(PPN)













				公稱通徑D（mm）

				25

				32

				40

				50

				65

				80

				100

				125

				150

				200

				250

				300





				額定流量系數Cv

				32

				43

				78

				90

				160

				250

				360

				610

				1120

				1850

				2950

				3700





				公稱壓力PN（MPa）

				1.6、2.5、4.0、6.4





				流量特性

				近似等百分比（參見典型曲線圖）、直線性、快開特性





				閥板轉角（度）

				0°～90°





				允許泄漏量等級

				軟密封：零泄露 硬密封：≤10--5額定流量系數





				執行器型號

				HL、3810R、PSQ HQ或QB型





				作用形式

				開關型、智能調節型、（隔爆型）





				電源電壓

				AC220V 50Hz或AC380V 50Hz





				調節型

				輸入信號

				0～10mA、4～10mA 、1-5VDC





				輸入信號

				0～10mA、4～10mA 、1-5VDC





				基本誤差

				≤±1.5%





				回差

				≤1.5%





				死區

				≤0.3%





				可調節比

				250:1

				300:1





				開關型

				電源電壓

				AC220V/AC380V/AC110V





				反饋信號

				有源觸點信號、無源觸點信號（可選）












                                本文標題：電動開關閥門Q941Y-16P產品技術參數

                                本文地址：http://www.gdchaotai.com/tech/3317.html
