    閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

    電動閘閥Z941Y-100I DN200工作原理圖,結構尺寸

    [ 2022-03-30 ]
    上海湖泉閥門集團有限公司電動閘閥生產廠家電動閘閥Z941Y-100I DN200:咨詢: 021-64162222 電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN16~PN25,閥體材料為球墨鑄鐵的閘閥。 產品性能參數 Z941H-16Q、Z941H-2...用介質為:水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。公稱直徑 150mm 可售賣地 全國 材質 碳鋼 型號 MZ941H-16C DN150 。礦用電動閘閥 MZ941H-16C DN150礦井下專用電動閘閥 電動閘閥產品簡介: 調節型礦用防爆電動閘閥適用于易燃易爆的.場合。

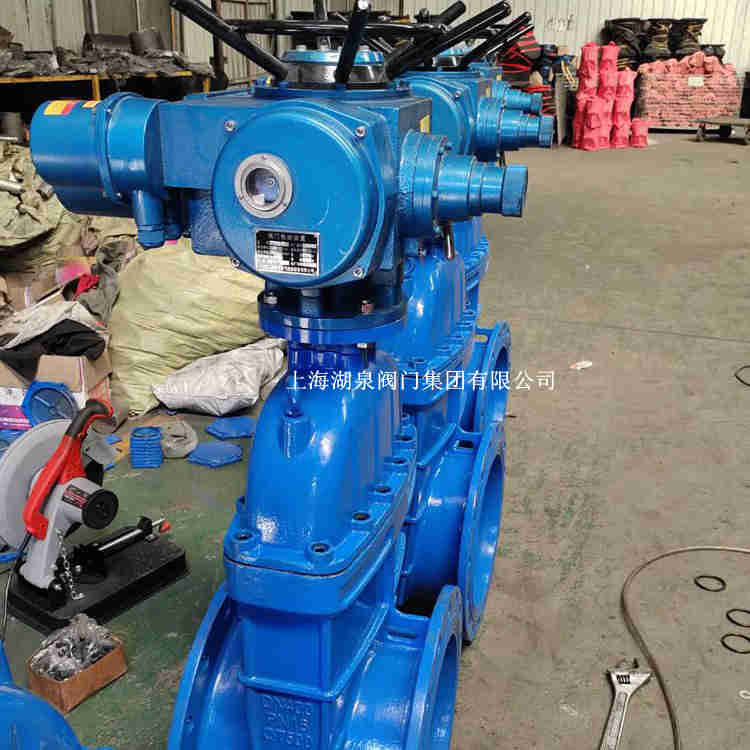

     電動閘閥Z941Y-100I DN200
     法蘭閘閥 Z941Y-64I 可售賣地 全國 用途 截止 型號 Z41Y-64I DN700 產品用途: 鉻鉬鋼閘閥適用于石油、化工、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽...適用于公稱壓力PN1.0~16.0MPa,工作溫度-29~425℃(碳鋼)及-40~200℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。注:DN700、DN800的型號為Z942型。 Z940H/Z941Y-160電動楔式閘閥主要外形和連接尺寸 公稱通徑 ...100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117 150 450 340 280 240 204 ...電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥
    電動閘閥廠家
    電動閘閥Z941Y-100I DN200工作原理圖,結構尺寸
    公稱通徑 主要外形尺寸和連接尺寸 電動裝置 WT
    L D D1 D2 b f Z-φd H
    Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I
    40 240 145 110 85 16 3 4-18 595 DZWl5 56
    50 250 160 125 100 16 3 4-18 653 DZW20 59
    65 270 180 145 120 18 3 4-18 665 DZW20 62
    80 280 195 160 135 20 3 8-18 725 DZW20 74
    100 300 215 180 155 20 3 8-18 787 DZW20 92
    150 350 280 240 210 24 3 8-23 955 DZW30 161
    200 400 335 295 265 26 3 12-23 1105 DZW30 219
    250 450 405 355 320 30 3 12-25 1343 DZW45 376
    300 500 460 410 375 30 3 12-25 1516 DZW60 484
    350 550 520 470 435 34 4 16-25 1678 DZW60 695
    400 600 580 525 485 36 4 16-30 1849 DZW90 977
    450 650 640 585 545 40 4 20-30 1937 DZW90 1033
    500 700 705 650 608 44 4 20-34 2234 DZWl20 1087
    600 800 840 770 718 48 5 20-41 2432 DZWl80 1357
    700 900 910 840 788 50 5 24-41 2489 DZW250 1481
    800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
    電動閘閥Z941Y-100I DN200工作原理圖,結構尺寸
    50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
    65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
    80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
    100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
    150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
    200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW90 484
    250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
    300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
    350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
    400 950 715 620 558 474 80 16-54 4 5 2321 DZW250 1269
    電動閘閥Z941Y-100I DN200工作原理圖,結構尺寸
    50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
    65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
    80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
    100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
    125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
    150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
    200 750 480 400 345 250 78 12-48 3 4.5 1621 DZW120 839
