產品展示Products show

法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

產品名稱：電動法蘭閘閥dn300pn25[ 2021-04-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

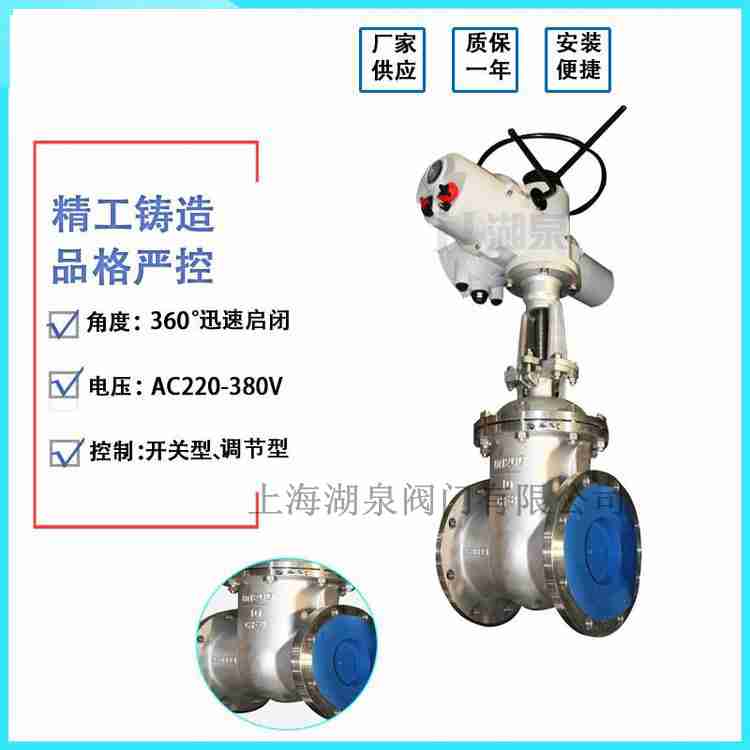

一、電動法蘭閘閥dn300pn25產品描述

上海湖泉閥門有限公司是一家集生產電動法蘭閘閥dn300pn25，加工，銷售為一體的電動法蘭閘閥生產企業，產品多，型號齊全，倉庫貨多，發貨快等優點，鑄造生產一條龍廠家，保證我們的電動法蘭閘閥閥鑄件精密度要比同行好，鑄造成本比同行低，鑄造時間比同行短，這樣有利于我們縮減生產成本，讓利給我們的客戶。法蘭電動閘閥廠家，連接方式為法蘭連接，操作方式為：手動，電動，傘齒輪傳動，氣動，液動，滿足各大工程的需求。常用的操作方式：手輪操作，通常通徑DN300以下的鑄鋼大口徑法蘭閘閥閥，都采用手輪操作，開啟較方便。

二、電動法蘭閘閥dn300pn25技術參數

稱壓力(MPa)	試驗壓力(MPa)
稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
Z941H-1.6C	2.4	1.76	0.6	1.76
Z941H-2.5C	3.8	2.75	0.6	2.75
Z941H-4.0C	6.0	4.4	0.6	4.4
Z941H-6.4C	9.6	7.04	0.6	7.04
Z941H-10.0C	15.0	11.0	0.6	11.0
Z941H-16.0C	24.0	17.6	0.6	17.6

三、電動法蘭閘閥dn300pn25主要規格尺寸

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
