產品展示Products show

電動調節閥閥門首頁 > 產品展示 > 調節閥 > 電動調節閥 >

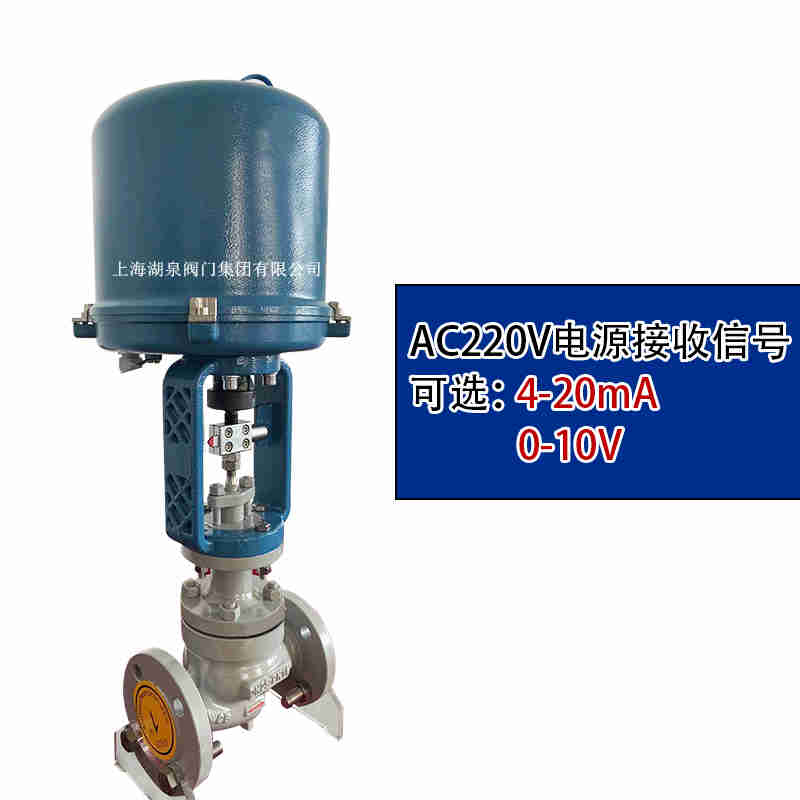

產品名稱：ZDLP-64C-DN100導熱油電動調節閥[ 2022-08-04 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、ZDLP-64C-DN100導熱油電動調節閥產品介紹
上海湖泉閥門集團有限公司ZDLP系列電動調節閥，由直行程電動執行器和精小型套筒閥組成。該產品與伺服放大器組合接受統一的4-20mA或0-10mA·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該產品允許壓差大，穩定性好，工作時不易產生振動等優點，適用性也很強，該電動調節閥產品廣泛地應用于電力、冶金、石油、化工、輕工等行業的自動控制系統。

二、ZDLP-64C-DN100導熱油電動調節閥特點
1、伺服放大器采用深度動態負反饋，它可以提高自動調節精度。
2、電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
3、可直接由電流信號控制閥門開度，無需伺服放大器。
4、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30。
6、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
7、設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
8、它采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。

三、ZDLP-64C-DN100導熱油電動調節閥主要性能
泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ANSI B16.104-1976IV級；軟閥座：小于閥額定容量的0.0000001，符合ANSI B16.104-1976VI級；回差：配DKZ執行機構為1.5％；配361L執行機構為2％；配SKZ執行機構為1％；配PSL執行機構為1％基本誤差：配DKZ執行機構為±2.5％；配361L執行機構為±2％；配SKZ執行機構為±1.5％；配PSL執行機構為±1％,本頁面數據說明僅供參考，如需詳細了解請來電咨詢！

一、訂貨須知：尊敬的用戶您好：如果在您確定要使用本公司產品之前，請一定要與我們的銷售人員核對好以下幾點的產品參數。1、產品名稱與型號，2、閥門的口徑，3、閥門使用的管道壓力，4、閥門的主體材質，5、工況的使用溫度，是否帶附件以便我們為您正確選型。
二、若已經由設計單位選定型號，請按相關型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上海湖泉的技術人員免費為您審核把關。

四、ZDLP-64C-DN100導熱油電動調節閥主要外形及連接尺寸

產品特點	閥體參數
結構優越：等截面低流阻流道，額定流量系數大	公稱壓力 PN10、PN16、PN40、PN64
調節性好：可調范圍大，流量特性可選等百分比或線性	連接方式法蘭式、（特制：焊接式）
密封性好：可選擇軟密封、波紋管密封，提高密封性能	閥體材質 WCB、SS304、SS316、SS316L
應用普遍：多種閥座結構、散熱片，適應不同壓差溫度	閥芯材質 SS、SS304、SS316、SS316L、司太萊堆焊
技術參數	密封材料 PTFE、硬密封、特殊高溫材料
作用方式電開式、電關式	波紋管 SS、SS304、SS316
閥座結構 P單座	填料聚四氟乙烯、柔性石墨
流量特性等百分比、線性	推桿襯套2Cr13
可調范圍 50：1	墊片橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
密封等級 Ⅲ、Ⅳ、Ⅴ、Ⅵ	法蘭標準 GB9113-88、JB/T79-94、GB2555-81
基本誤差 ±2.5%	特制法蘭 ANSI、JIS、DIN
環境溫度 -30℃～+70℃（防爆型：-20℃～+60℃）	流體溫度	C3組-20℃～200℃
輸入信號 4~20mA DC、0~10V DC		C4組-40℃～250℃
輸出信號 4~20mA DC、0~10V DC		C5組-40℃～450℃
電源電壓 AC220V50HZ；380V.AC 50Hz 24AC/DC		C7組-60℃～450℃

公稱通徑DN	L（mm）			A	H（mm）		H1（mm）
公稱通徑DN	PN16	PN40	PN64	A	普通型	熱片型	H1（mm）
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265

公稱通徑 DN（mm）	L	H1	H	D	質量Kg
PN（MPa）	常溫	中溫	PN1.6MPa	PN4.0,6.4MPa
1.6	4.0	6.4	常溫	中溫
G3/4"		75	75	30	467	504	225		12	14
20		180	190	50	587	697	225		25	28
25	185	190	200	115	556	698	225	24	28	31
32	200	210	210	120	562	713	225	26	29	32
40	220	230	235	130	609	760	255	36	45	49
50	250	255	265	145	627	775	255	39	49	53
65	275	285	295	180	791	954	255	57	76	84
80	300	310	320	195	796	959	255	72	95	105
100	350	355	370	200	800	963	310	85	109	120
125	410	425	440	245	1042	1254	310	150	175	190
150	450	460	475	255	1052	1264	310	187	231	251
200	550	560	570	295	1087	1299	310	242	365	395
