    閥門型號編制方法_閥門型號大全

    [ 2013-11-07 ]

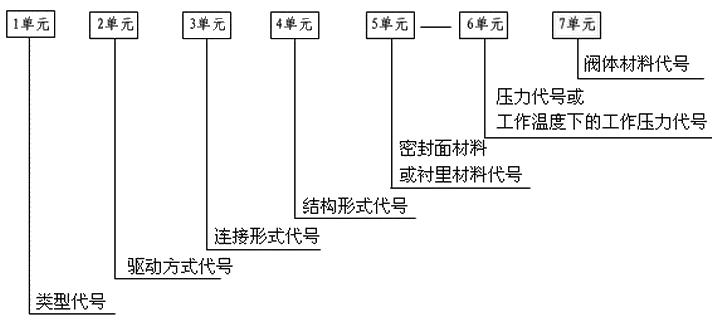

    閥門選型時,應看閥門型號,根據型號判斷閥門類別、結構方式等,并判斷是否符合使用 和設計要求。 閥門的型號由七個單元組成,分別表示閥門類型、驅動方式、連接形式、結構形式、密封面或襯里材料類型、公稱壓力代號或工作溫度下的工作壓力代號、閥體材料。各單元的排列 順序及表示的意義如下:閥門型號編制方法
    第1單元用漢語拼音字母表示閥門類別,代號見表1。
    第2單元用一個阿拉伯?dāng)?shù)字表示閥門的驅動方式,代號見表2。
    對于手輪、手柄或扳手等直接驅動的閥門和自動閥門,則在型號表示中取消本單元。
    第3單元用一位阿拉伯?dāng)?shù)字表示閥門的連接形式,代號見表3。
    第4單元用阿拉伯?dāng)?shù)字表示結構形式,代號見表4~表14。

    表1 閥門類型代號
    類型 代號 類型 代號 類型 代號
    閘閥 Z 蝶閥 D 安全閥 A
    截止閥 J 隔膜閥 G 減壓閥 Y
    節流閥 L 旋塞閥 X 疏水閥 S
    球閥 Q 止回閥 H

    表2 閥門驅動方式及代號
    傳動方式 代號 傳動方式 代號
    電磁動 0 傘齒輪 5
    電磁液動 1 氣動 6
    電液動 2 液動 7
    蝸輪 3 氣液動 8
    正齒輪 4 電動 9

    表3 閥門連接形式代號
    連接方式 內螺紋 外螺紋 法蘭 焊按 對夾 卡箍 卡套
    代號 1 2 4 6 7 8 9

    表4 閘閥結構形式代號
    閘閥結構形式 代號
    明桿 楔式 彈性閘閥 0
    剛性 單閘板 1
    雙閘板 2
    平行式 單閘板 3
    雙閘板 4
    暗桿楔式 單閘板 5
    雙閘板 5

    表5 截止閥、節流閥和柱塞閥結構形式代號
    結構形式 代號 結構形式 代號
    閥瓣非平衡式 直通流道 1 閥瓣平衡式 直流流道 6
    Z形流道 2 角形流道 7
    三通流道 3 —— ——
    角式流道 4 —— ——
    直流流道 5 —— ——

    表6 球閥形式代號
    結構形式 代號 結構形式 代號
    浮 動 球 直通流道 1 固 定 球 直通流道 7
    Y形三通流道 2 四通流道 6
    L形三通流道 4 T形三通流道 8
    T形三通流道 5 L形三通流道 9
    半球直通 0

    表7 蝶閥形式代號
    結構形式 代號 結構形式 代號
    密 封 型 單 偏 心 0 非密封型 單 偏 心 5
    中心垂直板 1 中心垂直板 6
    雙 偏 心 2 雙 偏 心 7
    三 偏 心 3 三 偏 心 8
    連桿機構 4 連桿機構 9

    表8 隔膜閥形式代號
    結構形式 代號 結構形式 代號
    屋脊流道 1 直通流道 6
    直流流道 5 Y形角式流道 8

    表9 旋塞閥結構形式代號
    結構形式 代號 結構形式 代號
    填料密封 直通流道 3 油密封 直通流道 7
    T形三通流道 4 T形三通流道 8
    四通流道 5 —— ——

    表10 止回閥結構形式代號
    結構形式 代號 結構形式 代號
    升降式閥瓣 直通流道 1 旋啟式閥瓣 單瓣結構 4
    立式結構 2 多瓣結構 5
    角式流道 3 雙瓣結構 6
    蝶形止回式 7

    表11 安全閥結構形式
    安全閥結構形式 代號 安全閥結構形式 代號
    彈簧載荷
    彈簧封閉結構
    帶散熱片全啟式 0 彈簧載荷彈簧不
    封閉帶扳手結構
    微啟式、雙聯閥 3
    微啟式 1 微啟式 7
    全啟式 2 全啟式 8
    帶板手全啟式 4 —— ——
    杠桿式 單杠桿 2 帶控制機構全啟式   6
    雙杠桿 4 脈  沖  式   9

    表12 減壓閥結構形式代號
    減壓閥結構形式 薄膜式 彈簧薄膜式 活塞式 波紋管式 桿桿式
    代號 1 2 3 4 5

    表13 蒸汽疏水閥結構形式代號
    結構形式 代號 結構形式 代號
    浮球式 1 蒸汽壓力或膜盒式 6
    浮桶式 3 雙金屬片式 7
    注體或固體膨脹式 4 脈沖式 8
    鐘形浮子式 5 圓盤熱動力式 9

    表14 排污閥結構形式代號
    結構形式 代號 結構形式 代號
    液面連接排放 截止型直通式 1 液底間斷排放 截止型直流式 5
    截止型角式 2 截止型直通式 6
    —— —— 截止型角式 7
    —— —— 浮動閘板型直通式 8
    第5單元密封面或襯里材料代號。除隔膜閥外,當密封副的密封面材料不同時,以硬度低的材料表示。閥座密封或襯里材料代號按表5-15規定的字母表示。

    表15 密封面或襯里材料代號
    材料 巴氏合金 滲氮鋼 18-8系不銹鋼 氟塑料 玻璃 Cr13不銹鋼 襯膠 蒙乃爾合金
    代號 B C D E F G H J M
    材料 尼龍塑料 蒙乃爾 襯鉛 Mo2Ti不銹鋼 塑料 銅合金 橡膠 硬質合金 閥體直接加工
    代號 N P Q R S T X Y W
    第6單元壓力代號應符合以下規定:
    閥門使用的壓力級符合《管道元件PN(公稱壓力)的定義和選用》(GB/T1048—2005)的規定時,采用《管道元件PN(公稱壓力)的定義和選用》(GB/TI048—2005)標準10倍的兆帕單位(MPa)數值表示。
    當介質最高溫度超過425℃時,標注最高工作溫度下的工作壓力代號。
    壓力等級采用磅級(lb)或K級單位的閥門,在型號編制時.應在壓力代號欄后有l(wèi)b或K的單位符號。
    公稱壓力小于等于1.6MPa的灰鑄鐵閥門的閥體材料代號在型號編制時予以省略
    公稱壓力大于等于2.5MPa的碳素鋼閥門的閱體材料代號在型號編制時予以省略
    第7單元閥體材料代號用表16的規定字母表示。

    表16 閥體的材料代號
    閥體材料 鈦及鈦合金 碳鋼 Cr13系不銹鋼 鉻鉬鋼 可鍛鑄鐵 鋁合金 鉻鎳不銹鋼
    代號 A C H I K L P
    閥體材料 球墨鑄鐵 Mo2Ti系不銹鋼 塑料 銅及銅合金 18-8系不銹鋼 灰鑄鐵 ——
    代號 Q R S T P Z ——
    注:CF3、CF8、CF3M、CF8M等材料牌號可直接標注在閥體上。
